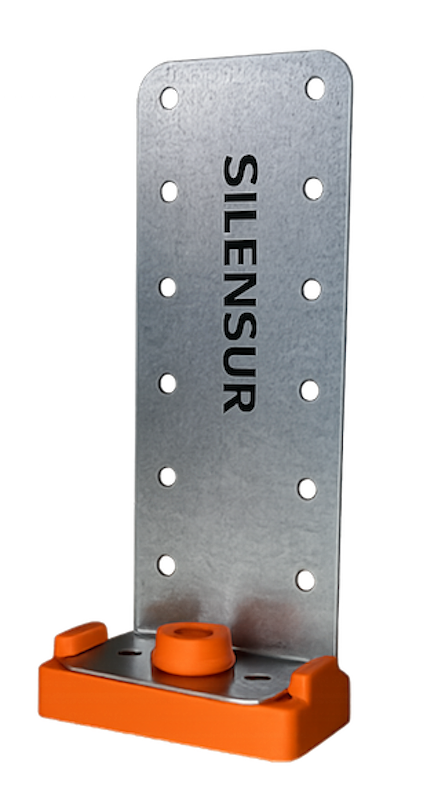

AL Td – Anclaje lateral para trasdosado acústico
Control de transmisión lateral
Diseñado para reducir la transmisión directa entre paramento vertical y estructura del trasdosado.
Estabilidad del sistema
Permite fijación segura manteniendo la integridad mecánica del conjunto.
Integración en sistemas acústicos
Compatible con soluciones de trasdosado en vivienda y local.
Control elástico lateral en trasdosados acústicos
El AL-TD es un elemento de arriostramiento elástico diseñado para limitar el desplazamiento lateral del montante en sistemas de trasdosado autoportante.
No actúa como elemento portante vertical, sino como restricción elástica transversal, introduciendo estabilidad sin rigidizar el sistema frente al soporte.
Su configuración permite controlar flechas laterales y reducir la transmisión vibratoria hacia el cerramiento soporte cuando el sistema está correctamente dimensionado.
Función dentro del sistema de trasdosado
El AL-TD se instala entre el montante vertical y el soporte (hormigón, fábrica o tabique), generando un punto de restricción lateral elástica.
Su misión es:
• Limitar desplazamientos excesivos
• Reducir pandeo lateral
• Introducir amortiguación transversal
• Mantener coherencia mecánica del conjunto
No soporta la carga vertical del sistema, que se transmite a través de los canales inferior y superior.
Criterios técnicos de integración
Para un funcionamiento adecuado:
• Definir su posición en función de la altura del trasdosado
• Coordinar número de puntos de arriostramiento según modulación
• Evitar fijaciones rígidas directas que anulen el comportamiento elástico
• Verificar compatibilidad con el soporte estructural
En trasdosados de mayor altura puede requerirse más de un punto de arriostramiento intermedio.
Para definición específica de sistema, consultar apartado de Criterio técnico o contactar con el equipo técnico.
Especificación técnica
• Aplicación: arriostramiento lateral elástico en trasdosados
• Fijación a montante: tornillos metal-metal
• Fijación a soporte: tornillo con arandela ancha y taco adecuado al soporte
• Elemento elástico: núcleo elastomérico integrado
• Uso: control de desplazamiento transversal
Producto destinado a uso profesional en sistemas de trasdosado acústico.
Documentación técnica
Ficha técnica del producto (PDF)
Guía de instalación AL Td (PDF)
Ficha técnica del elastómero AL Td (PDF)
Declaración de Prestaciones (DoP) (PDF)
Para planos de integración o definición específica de sistema, contactar con el equipo técnico.
Integración en sistema técnico
El AL-TD actúa como elemento de control lateral elástico en sistemas de trasdosado acústico.
Puede formar parte de soluciones que incluyan:
• AF47 – Suspensión elástica optimizada para techo acústico
• PC47 PRO – Suspensión estructural en techo continuo
La correcta definición del conjunto debe realizarse según criterio técnico de proyecto.
Consultar apartado de Criterio técnico.
